Whirlpool Steuerung
Ausgangssituation:
Nach einem Hochwasserschaden wurde die ursprüngliche Steuerung des Whirlpools vollständig zerstört.
Eine moderne, flexible und zukunftssichere Lösung musste her.
Verbaute Hardware:
-
OSF-Filtersteuerung
-
OSF-Attraktionssteuerung
-
5-fach Folientastatur (inkl. 3 Status-LED´s)
-
Direkt mit Raspberry Pi Eingänge verbunden
-
-
Raspberry Pi 4
-
Wertet Tastendrücke aus
-
Schaltet Verbraucher (HTTP-Requests, PWM)
-
-
Kemo M240 Leistungsregler auf Kühlrippe
-
Erhält PWM Signal von Raspberry Pi für
-
Drehzahlregelung der Gebläsemotoren
-
Eurolite DMX to RGBW Controller
-
Erhält DMX Signal von Attraktionssteuerung
-
Steuert RGBW-Leuchte im Whirlpool
-
Funktionen der Tastatur:
-
LED-Beleuchtung (Lampen-Taste):
-
Kurzer Tastendruck: Einschalten/Farbänderung
-
Langer Tastendruck (2s): Ausschalten
-
-
Gebläse (Whirl-Taste):
-
Kurzer Tastendruck: Ein-/Ausschalten
-
Stufenlose Drehzahlregelung über „+“ und „–“ (in 10 %-Schritten)
-
-
Filterpumpe (Jet-Taste):
-
Umschaltung auf Jetbetrieb (höhere Leistungsstufe der Filterpumpe)
-
Umschaltung Filterpumpe:
Bei der Filterpumpe handelt es sich um eine einphasige Wechselstrompumpe mit 2 unterschiedlichen Stufen. Die Umschaltung erfolgt mittels Schützschaltung kombiniert mit einem Shelly Pro 2, der die Umschaltpause vornimmt.
Des Weiteren wurde die Schaltung mit 2 Hilfskontakten ausgestattet und eine Verriegelung verwirklicht, welche verhindert, dass beide Schütze gleichzeitig angezogen sein können.Die Umschaltpause beträgt eine 1 Sekunde und ist essenziell für die Lebensdauer des Motors, da dieser bei sofortigem Umschalten zerstört werden kann.

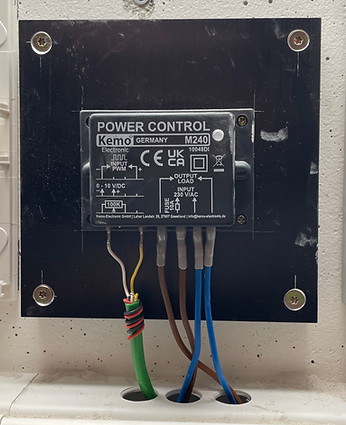

Leistungsregler (Triac) für Gebläsemotoren:
Da es sich bei den Gebläsemotoren um Reihenschlussmotoren handelt, habe ich mich hierbei für die Triac-Phasenanschnittssteuerung entschieden, um die Drehzahl zu verändern.
Die gewünschte Drehzahl wird mit Hilfe eines PWM Signals übermittelt, welches der Raspberry Pi liefert. Dadurch lässt sich die Drehzahl der Gebläsemotoren präzise regulieren. Die Einstellung erfolgt bequem über die „+“ bzw. „–“ Taste der Folientastatur.
Der Leistungsregler wurde auf einer Kühlrippe montiert, da dies bei einer Belastung von über 800 W empfohlen wird. (Wirkleistung des Gebläses: ca. 900 W)
Beleuchtung:
Ein weiteres Highlight ist die Nachrüstung einer RGBW-LED-Lampe (ehemals Halogen).
Die Ansteuerung erfolgt über einen DMX-zu-RGBW-Controller, der wiederum das DMX-Signal von der OSF-Whirlpool-Attraktionssteuerung erhält.
Integration in Home Assistant:
Alle Funktionen, Zustände und Messwerte des Systems sind zusätzlich vollständig in Home Assistant integriert.
Dadurch lässt sich der gesamte Whirlpool auch komfortabel über das Smart Home steuern und überwachen – egal ob vom Smartphone, Tablet oder PC aus.
So können Beleuchtung, Gebläse, Pumpenstufen und Temperaturwerte zentral visualisiert, automatisiert und in bestehende Smart-Home-Szenarien eingebunden werden.
